Θερμογέφυρες σε υπάρχοντα κτίρια: προσαύξηση, απόδειξη και τυπικά σημεία

6 λεπτά ανάγνωσης

Θερμογέφυρα είναι μια τοπικά περιορισμένη περιοχή του θερμομεταφέροντος κελύφους, στην οποία η πυκνότητα θερμικής ροής είναι μεγαλύτερη απ’ ό,τι στο αδιατάρακτο γειτονικό δομικό στοιχείο. Αυτό έχει δύο συνέπειες: Χάνεται περισσότερη θερμότητα και η επιφάνεια από την πλευρά του χώρου γίνεται ψυχρότερη. Από σχετική υγρασία αέρα 80 % στην επιφάνεια και πάνω υπάρχει κίνδυνος προσβολής από μύκητες μούχλας. Το δίκαιο αντιμετωπίζει τα δύο χωριστά, την ενεργειακή απώλεια στο ισοζύγιο και την επιφάνεια μέσω της ελάχιστης θερμικής προστασίας.

Τι ρυθμίζει ο νόμος και για ποια κτίρια

Το § 12 του νόμου για τον εκσυγχρονισμό των κτιρίων (Gebäudemodernisierungsgesetz, GModG) αποτελείται από μία πρόταση: Ένα κτίριο πρέπει να ανεγείρεται έτσι ώστε η επίδραση των κατασκευαστικών θερμογεφυρών στην ετήσια ανάγκη θερμότητας θέρμανσης να διατηρείται όσο το δυνατόν μικρότερη σύμφωνα με τους αναγνωρισμένους κανόνες της τεχνικής και τα στη μεμονωμένη περίπτωση οικονομικά εύλογα μέτρα. Και το § 11 για την ελάχιστη θερμική προστασία απευθύνεται ρητά σε κτίρια προς ανέγερση. Το § 24 ορίζει ότι η εναπομένουσα επίδραση πρέπει να λαμβάνεται υπόψη στον προσδιορισμό της ετήσιας ανάγκης πρωτογενούς ενέργειας, και παραπέμπει για προσαυξήσεις στο DIN 4108 Beiblatt 2 στην έκδοση 2019-06.

Για τροποποιήσεις σε υφιστάμενα κτίρια το § 36 δεν περιέχει δική του πρόταση για θερμογέφυρες. Απαιτεί οι επηρεαζόμενες επιφάνειες ενός ανανεωμένου εξωτερικού δομικού στοιχείου να μην υπερβαίνουν τις τιμές U του Παραρτήματος 7. Η προσαύξηση γίνεται σχετική όταν ένα υφιστάμενο κτίριο υπολογίζεται σε ισοζύγιο κατά το § 38. Η παράγραφος 3 αυτού απαιτεί στους υπολογισμούς την τήρηση των §§ 22 έως 30, και σε αυτά ανήκει το § 24.

Τρεις προσαυξήσεις σε σύγκριση

Προσέγγιση ΔUWB σε W/(m²K) Προϋπόθεση
Κατ’ αποκοπήν 0,10 χωρίς απόδειξη· ισχύει και όταν οι λεπτομέρειες αποκλίνουν από τα παραδείγματα του Beiblatt
Κατηγορία A 0,05 απόδειξη ισοδυναμίας, επιβεβαιώνεται μόνο η κατηγορία A
Κατηγορία B 0,03 όλες οι λεπτομέρειες αντιστοιχούν στην κατηγορία B
Λεπτομερής απόδειξη υπολογισμένη προσομοίωση όλων των θερμογεφυρών

Η προσαύξηση εφαρμόζεται στη συνολική επιφάνεια του κελύφους. Ως τάξη μεγέθους: Η ανώτατη τιμή για την ειδική απώλεια θερμότητας με μετάδοση ανέρχεται σύμφωνα με το § 38 παράγραφος 2 για μεμονωμένη κατοικία έως 350 m² ωφέλιμης επιφάνειας κτιρίου σε 0,40 W/(m²K)· στην αξιολόγηση υφιστάμενων κτιρίων επιτρέπεται να υπερβαίνεται έως και 40 τοις εκατό. Μια κατ’ αποκοπήν προσαύξηση 0,10 απορροφά υπολογιστικά το ένα τέταρτο της ανώτατης τιμής, η 0,05 το ένα όγδοο.

Τι απαιτεί η απόδειξη ισοδυναμίας

Το Beiblatt 2 αναθεωρήθηκε το 2019 και περιέχει 399 παραδείγματα εκτέλεσης σε 27 ομάδες συνδέσεων, μεταξύ άλλων πλάκα εδάφους, πλάκα οροφής, συνδέσεις παραθύρων, κουτιά ρολών και συνδέσεις στέγης. Σύμφωνα με το DIN Media έχει διορθωθεί με το Διορθωτικό 1 του 2025-02. Η απόδειξη εξελίσσεται σε τρία στάδια:

  1. Η λεπτομέρεια συμφωνεί εικονικά με το υπόδειγμα του προτύπου· οι προδιαγραφές υιοθετούνται.
  2. Αποκλίνει· τότε η απόδειξη γίνεται μέσω της αντιπαράθεσης των αντιστάσεων θερμικής διέλευσης R των επιμέρους στρώσεων.
  3. Ούτε αυτό επιτυγχάνεται· τότε η απόδειξη πρέπει να παρασχεθεί υπολογιστικά.

Αν αποκλίνουν από την κατηγορία B μόνο μεμονωμένες θερμογέφυρες, αυτές υπολογίζονται και προστίθενται στην προσαύξηση 0,03. Λεπτομέρειες υφιστάμενων κτιρίων που δεν συμφωνούν με κανένα υπόδειγμα καταλήγουν έτσι γρήγορα στην κατ’ αποκοπήν τιμή ή στον μεμονωμένο υπολογισμό.

Δύο χαρακτηριστικά μεγέθη που δεν πρέπει να συγχέονται

Για την αξιολόγηση μιας θερμογέφυρας χρειάζονται δύο ανεξάρτητα μεγέθη: οι πρόσθετες απώλειες θερμότητας και η θερμοκρασία επιφάνειας από την πλευρά του χώρου. Τις απώλειες περιγράφει ο συντελεστής απωλειών θερμογεφυρών, σε γραμμικές θερμογέφυρες σε W/(mK), σε σημειακές σε W/K. Μπορεί να υπολογιστεί μόνο με ισχυρά προγράμματα υπολογιστή· στην πράξη λαμβάνεται από άτλαντες θερμογεφυρών.

Η προσαύξηση ανήκει στο πρώτο μέγεθος και κάνει μέσο όρο σε ολόκληρο το κέλυφος. Δεν λέει τίποτα για το πόσο ψυχρό είναι το δυσμενέστερο σημείο. Σύμφωνα με το Beiblatt 2, ορισμένες λεπτομέρειες επιτρέπεται να παραλείπονται στην ενεργειακή θεώρηση, εφόσον πληρούται η ελάχιστη θερμική προστασία, π.χ. διελεύσεις ξύλινων δοκών ή μεσοδοκίων, πρίζες και αυλακώσεις καλωδίων, σωλήνες εξαερισμού ή μεμονωμένες συνδέσεις θυρών στην επιφάνεια κελύφους κατοικιών.

Τυπικά σημεία σε υπάρχοντα κτίρια

Σημείο Αιτία

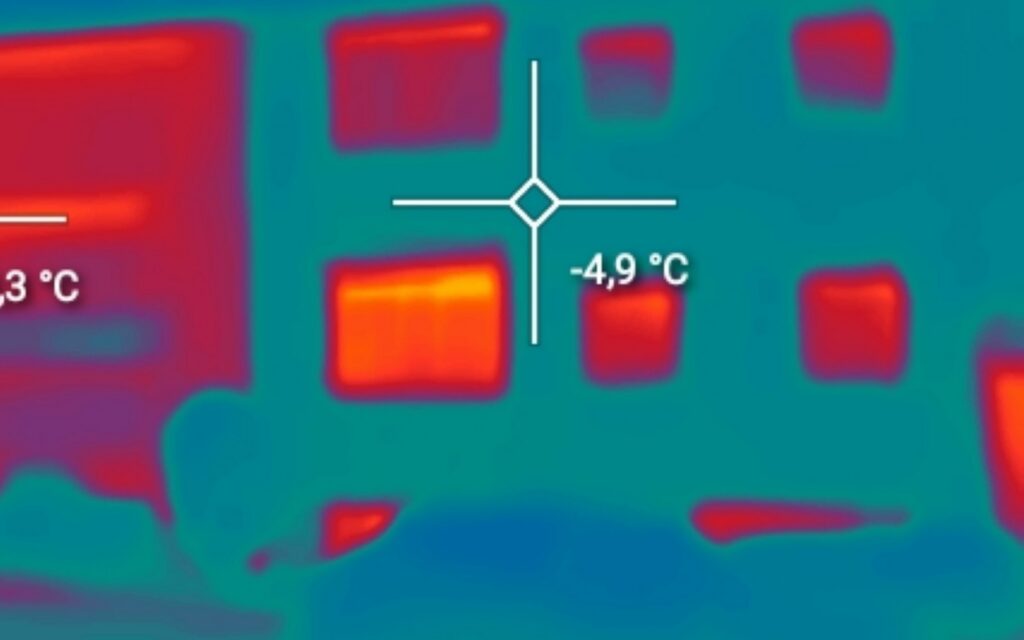

Λαμπάς παραθύρου, υπέρθυρο, κουτί ρολού αλλαγή διατομής στο δομικό στοιχείο· οι συνδέσεις παραθύρων συγκαταλέγονται στις συχνότερες θερμογέφυρες
Βάση, πόδι τοίχου σύνδεση της πλάκας εδάφους και του θεμελίου με τον εξωτερικό τοίχο
Πλάκα μπαλκονιού προεξέχον δομικό στοιχείο διαπερνά το επίπεδο μόνωσης
Εξωτερική γωνία γεωμετρικά: Σε αμόνωτες γωνίες χώρου η θερμοκρασία επιφάνειας είναι περίπου 2 έως 3 K κάτω από τη γειτονική επιφάνεια τοίχου
Βύσματα στο σύστημα εξωτερικής θερμομόνωσης (Wärmedämmverbundsystem) σημειακά υψηλότερες θερμικές ροές

Ένα συνεχές επίπεδο μόνωσης στην εξωτερική πλευρά μειώνει, σύμφωνα με το BauNetz Wissen, ουσιαστικά την επίδραση των θερμογεφυρών. Δομικά στοιχεία όπως πλάκες μπαλκονιών, στηθαία ή φουρούσια που διαπερνούν το επίπεδο μόνωσης πρέπει να διαχωρίζονται θερμικά ή να μονώνονται από όλες τις πλευρές. Το DIN 4108-2 το αναφέρει άμεσα· χωρίς πρόσθετα μέτρα θερμομόνωσης η εκτέλεση θερμικά μη διαχωρισμένων δομικών στοιχείων είναι ανεπίτρεπτη, γράφει το BauNetz Wissen. Όπου μπορεί να μονωθεί μόνο από μέσα, τα δομικά στοιχεία που εντάσσονται παραμένουν θέμα· σχετικά το άρθρο για την εσωτερική θερμομόνωση σε υπάρχοντα κτίρια. Το αν ένα σημείο γίνεται κίνδυνος μούχλας, το αποφασίζει η θερμοκρασία επιφάνειας από την πλευρά του χώρου, όπως δείχνει το άρθρο για το κριτήριο μούχλας.

Για μια καταγραφή υφιστάμενης κατάστασης προκύπτει από αυτά μια απλή σειρά: πρώτα εντοπισμός των σημείων του πίνακα στο κτίριο, έπειτα έλεγχος για κάθε λεπτομέρεια αν ταιριάζει ένα υπόδειγμα του Beiblatt, και μόνο μετά καθορισμός του αν η κατηγορία A, η κατηγορία B, η κατ’ αποκοπήν τιμή ή ένας υπολογισμός υποστηρίζει το ισοζύγιο. Όποιος ξεκινά με την κατ’ αποκοπήν τιμή, μπορεί αργότερα να αποδείξει τις λεπτομέρειες μία προς μία και να μειώσει την προσαύξηση.

Ανοιχτό ερώτημα: ποια έκδοση ισχύει

Το § 11 GModG αναφέρει για την ελάχιστη θερμική προστασία ακόμη το DIN 4108-2: 2013-02. Σύμφωνα με το DIN Media, η έκδοση DIN 4108-2:2026-05 αντικαθιστά αυτήν την έκδοση. Το αν και πότε ο νόμος θα υιοθετήσει τη νέα έκδοση, είναι ανοιχτό. Για τους μελετητές αυτό σημαίνει: Πριν από μια απόδειξη, να διευκρινίζεται ποια έκδοση του προτύπου, του Beiblatt 2 και των όρων επιδότησης είναι καθοριστική για το έργο, και η προσαύξηση να εφαρμόζεται μόνο με την τιμή που η απόδειξη πράγματι υποστηρίζει.
